阻燃材料的等级 阻燃材料有哪些特性

阻燃材料是能够抑制或者延滞燃烧而自己并不容易燃烧的材料，广泛应用于服装、石油、化工、冶金、造船、消防、国防等领域。阻燃材料主要有有机和无机，卤素和非卤。有机是以溴系、氮系和红磷及化合物为代表的一些阻燃剂，无机主要是三氧化二锑、氢氧化镁、氢氧化铝，硅系等阻燃体系。下面就和小编一起来了解一下阻燃材料的等级及阻燃材料有哪些特性吧。

阻燃材料的制品主要可分为阻燃织物、阻燃化学纤维、阻燃塑料、阻燃橡胶、防火涂料、阻燃木质材料及阻燃纸、无机不燃填充材料等7大类。

阻燃材料等级

UL94阻燃等级共有12种：HB、V-0、V-1、V-2、5VA、5VB、VTM-0、VTM-1、HBF、HF-1、HF-2.

可燃性UL94等级是应用最广泛的塑料材料可燃性能标准。它用来评价材料在被点燃后熄灭的能力。根据燃烧速度、燃烧时间、抗滴能力以及滴珠是否燃烧可有多种评判方法。每种被测材料根据颜色或厚度都可以得到许多值。当选定某个产品的材料时，其UL等级应满足塑料零件壁部分的厚度要求。UL等级应与厚度值一起报告，只报告UL等级而没有厚度是不够的。

塑料阻燃等级由HB，V-2.V-1向V-0逐级递增：

1、HB：UL94标准中最底的阻燃等级。要求对于3到13 毫米厚的样品，燃烧速度小于40毫米每分钟;小于3毫米厚的样 品，燃烧速度小于70毫米每分钟;或者在100毫米的标志前熄灭。

2、V-2：对样品进行两次10秒的燃烧测试后，火焰在60秒内熄灭。可以有燃烧物掉下。

3、V-1：对样品进行两次10秒的燃烧测试后，火焰在60秒内熄灭。不能有燃烧物掉下。

4、V-0：对样品进行两次10秒的燃烧测试后，火焰在30秒内熄灭。不能有燃烧物掉下。

UL1581中的电缆燃烧方式：

1、VM-1：垂直燃烧测试(UL电线阻燃等级)

2、FT1：垂直燃烧测试;

3、FT2：水平燃烧测试;

4、FT4：垂直燃烧测试;

5、FT6：水平燃烧和烟熏测试。(FT类的燃烧等级是CSA标准的电缆线燃烧等级)

以上级别中：VM-1与FT1同一个等级。FT2最容易通过，等级最低。(FT6>FT4>FT1>FT2)。

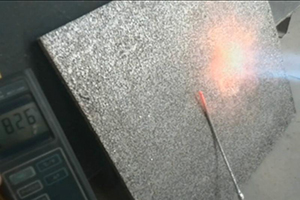

阻燃材料特性

新型绿色环保阻燃材料特性

1、高阻燃、低发烟。氧指数可达56%，烟密度小于5.1200℃不燃烧，遇火只碳化无滴落物。

2、绝缘性好，导热系数低。酚醛泡沫材料是由“密闭式小气泡”组成，能良好阻断温度形成的热对流现象。其导热系数为0.02～0.03w/mk,达到节约能源的目的。

3、耐候性稳定，耐热性较高。酚醛保温发泡材料使用温度为-60℃～150℃， 尺寸稳定,不吸水，抗老化，使用寿命长。

4、无氟发泡，无毒无味，是绿色环保建材。发泡过程不使用氟氯碳化物，配比合理，反应完全，形成的化合物无残留毒物，无任何气味，耐酸耐碱，对于酸性碱性具有良好的抵抗性。

电缆阻燃材料

由于电缆老化而导致短路、自燃等原因引起的电气火灾事故日趋频繁，造成的损失日益严重。而电缆阻燃材料对于电缆的防火性能都有较大的影响。

电缆阻燃材料是在以基体聚合物(或称树脂)为主体，加入增塑剂、热稳定剂、润滑剂、抗氧化剂、抗紫外线剂等的体系中增加了阻燃成分，从而起到阻止材料被引燃和抑制火焰传播的作用。

电缆阻燃材料材料主要分为含卤阻燃材料和无卤阻燃材料。

含卤阻燃材料

由于在燃烧受热时发生分解放出卤化氢，卤化氢能够捕捉活性自由基HO根，从而使材料的燃烧延缓或熄灭，达到阻燃的目的。常用的有聚氯乙烯、氯丁橡胶、氯磺化聚乙烯、乙丙橡胶等材料。

低烟低卤阻燃材料

主要针对聚氯乙烯和氯磺化聚乙烯两种材料而言。在聚氯乙烯的配方中加入CaCO3和A(lOH)3.硼酸锌及MoO3可以减少阻燃聚氯乙烯的HCL释放量和发烟量，从而提高材料阻燃性，减少卤素、酸雾、烟雾的排放量，但可能使氧指数稍有下降。当添加剂用量较大时，也会使材料的机械性能和电性能有所下降。

无卤阻燃材料

聚烯烃是无卤材料，由碳氢化合物组成，在燃烧时分解出二氧化碳和水，不产生明显的烟雾和有害气体。聚烯烃主要包括聚乙烯(PE)、乙烯—醋酸烯聚物(E-VA)。这些材料本身并不具有阻燃性，需要添加无机阻燃剂和磷系列阻燃剂，才能加工成实用的无卤阻燃材料。为了改善聚烯烃的表面活性，可在配方中加入表面活性剂;或者在聚烯烃中混入含有极性基团的聚合物进行共混，从而提高阻燃填充剂的用量，改善材料的机械性能和加工性能，同时获得较好的阻燃性。

PC阻燃材料

聚碳酸酯(Polycarbonate)，缩写为PC，是一种无色透明的无定性热塑性材料，广泛应用于电子电气、建筑、包装、医疗器械、光学仪器、交通运输等领域，并迅速向航空、航天、计算机等领域发展。

阻燃PC的阻燃原理就是催化PC在燃烧时的成炭，从而达成阻燃的目的。目前PC用阻燃剂有四溴双酚A(TBBPA)、十溴二苯醚(DBDPO)、聚二溴苯醚(PDBPO)、十四溴二苯氧基苯(DBDPOB)等。

PC阻燃材料性能

聚碳酸酯(PC)具有突出的冲击性能、透明性、尺寸稳定性，优良的力学性能和电性能，较高的玻璃化转变温度(140-150℃)、热变形温度(132-138℃)，以及较宽的使用温度范围(-60-120℃)。同性能接近的聚甲基丙烯酸甲酯相比，聚碳酸酯的耐冲击性能好，折射率高，加工性能好。聚碳酸酯(PC)耐酸，耐油，但不耐强碱。

以上就是小编为大家分享的阻燃材料的等级及阻燃材料有哪些特性就先介绍到这里了，希望对大家有所帮助。相信大家看完上文，对阻燃材料也有了更多的了解。如果想要了解更多相关知识，请继续关注本站，本站后续将为大家呈现更多建材内容。
